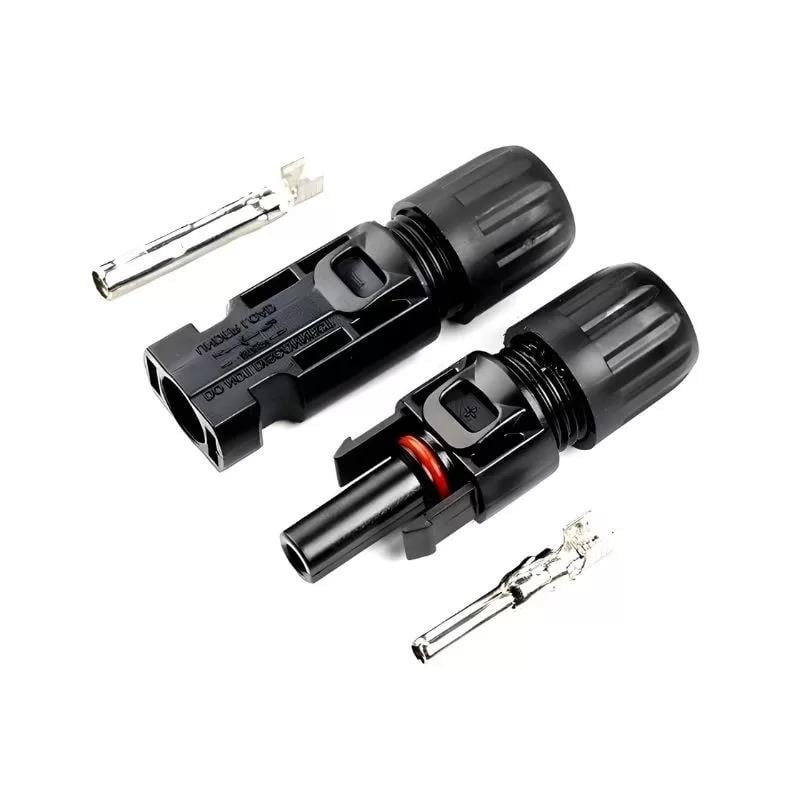

Mc4 Connector Solar Yedek Parça

Kablolama MC4 Donatılmış Modüller Seri Olarak:Seri kablolanacak iki veya daha fazla güneş modülünüz varsa, MC4 konektörleri onu çok basitleştirir. İlk modüle bir göz atın, bağlantı kutusundan uzanan iki teli olduğunu fark edeceksiniz. Bir tel DC pozitif (+), diğeri DC negatif (-). Genel olarak, dişi MC4 konnektörü pozitif uç ile ilişkilendirilir ve erkek konnektör negatif uç ile ilişkilendirilir. Bu her zaman böyle olmayabilir, bu nedenle bağlantı kutusundaki işaretlere bakmak veya kutupları dijital voltmetre ile test etmek her zaman iyi bir fikirdir. Seri bağlantı, modülleri bir modüldeki pozitif ucunu başka bir modüldeki negatif ucuna bağlayarak birbirine bağladığınızda gerçekleşir. Erkek konnektör doğrudan dişi konnektöre takılır. İşte bunu gösteren basit bir şema.Gördüğünüz gibi, iki modül şimdi iki kabloyla birbirine bağlanmış. Bu, devrenin voltajını arttırır. Örneğin, modülleriniz maksimum güçte (Vmp) 18 volt için derecelendirilmişse, seri bağlanmış iki tanesi 36 Vmp ölçecektir. Seri olarak üç modül bağlarsanız, toplam Vmp 54 volt olur. Seri devrede kablolama yaparken maksimum güçteki (Imp) akım sabit olacaktır. MC4 Donanımlı Paralel Olarak Kablolama Modülleri:Paralel kablolama, pozitif uçların birbirine bağlanmasını ve negatif uçların birbirine bağlanmasını gerektirir. Bu yöntem voltajı sabit tutarken akımı maksimum güçte (Imp) arttıracaktır. Örneğin, modülünüzün 8 amper Imp ve 18 volt Vmp olarak değerlendirildiğini varsayalım. İkisini paralel bağlarsanız, toplam amperiniz 16 amper Imp olur ve voltaj 18 volt Vmp olarak kalır. İki veya daha fazla modülü paralel olarak kablolarken, bazı ek ekipmana ihtiyacınız olacaktır. Yalnızca iki modül kullanıyorsanız, en kolay yöntem MC4 çoklu dal konektörleri kullanmaktır. Açıkça iki erkek konnektörü veya iki dişi konnektörü birbirine bağlayamazsınız, bu yüzden bunu yapmak için çoklu dal konektörlerini kullanıyoruz. İki farklı çoklu dal konektörü vardır. Bir tip, giriş tarafındaki iki erkek MC4 konektörünü kabul eder ve çıkışı için bir erkek MC4 konektörüne sahiptir. Diğer tip iki dişi MC4 konektörünü kabul eder ve çıkışı için dişi bir MC4 konektörüne sahiptir. Temel olarak, iki pozitif ve iki negatif ile bir pozitif ve bir negatif arasındaki kablo sayısını düşürdünüz. İşte bir şema, ne yaptığını görebilmeniz için.İkiden fazla modüle paralel çalışıyorsanız veya modül dizelerini paralel hale getiriyorsanız, PV birleştirici kutusu adı verilen bir cihaz gerektirir. Kombinasyon kutusu aynı işlevi göreceğinden, artık çoklu marka konektörlerine ihtiyacınız yok. Çoklu dal konnektörleri sadece iki modülü birbirine paralel hale getirmek için uygu
